涂裝設備驗收標準
來源：網絡
發布時間：2016/3/1 17:23:28
1、主題內容與適用范圍
1.1本標準的目的在于保證涂裝設備制造、安裝的質量，是涂裝設備驗收依據。既可作為總承包合同或分包合同的附件，同時也是監督制造、安裝工作和進行質量驗收的準則。
1.2本標準參照《工程建設規范匯編》第九冊中有關規范、GB985—88《焊縫尺寸》、GB50184—93工業金屬管道工程質量檢驗評定標準。
1.3本標準適用于單臺涂裝設備，如前處理設備、電泳涂漆設備、噴漆室、烘干室等，也適用于各類涂裝生產流水線，如噴漆流水線、電泳涂漆流水線、靜電噴涂流水線、粉體噴涂流水線等。
1.4本標準不適合涂裝生產線中的起重運輸設備和電氣自動化控制設備。
2、設備的制造
設備的制造包括各種槽體的焊接、各類室體骨架的焊接，平臺、走道、梯子的焊接，壁板、風管的加工，各類水、氣管路的加工。
2.1制作材料
2.1.1設備制作的材料碳素結構鋼質量標準應符合GB700—7.9的規定；不銹鋼、耐熱鋼應符合GBl220—84、GBl221—84的規定，低合金結構鋼應符合GBl51—88的規定。
2.1.2熱軋圓鋼和方鋼的直徑和邊長允許偏差應符合GB702—86的規定。
2.1.3不銹鋼棒尺寸的允許偏差應符合GB226—84的規定。
2.1.4熱軋鋼板厚度的允許偏差應符合GB709—88的規定。
2.1.5冷軋鋼板和帶鋼的允許偏差應符合GB708—88的規定。
2.1.6無縫鋼管的尺寸允許偏差應符合YB231—70的規定。
2.1.7不銹鋼無縫鋼管的尺寸允許偏差應符合GB2270—80的規定。
2.1.8非金屬材料的性能應符合國標或高于國標的廠標及樣本的規定。
2.2材料的代用
2.2.1設備制作材料的品種、材質、性能及斷面尺寸應符合設計圖紙的要求。
2.2.2當材料來源受到限制時，在不影響設備性能和使用要求的前提下，允許材料代用。
2.2.3代用材料的性能應相當于或高于設備設計所要求的性能。
2.2.4設備主體材料的代用必須經原設計單位的同意，次要的材料可按2.2.2條文的要求由施工單位確定。
2.3材料的驗收
2.3.1材料應附有質量證明書，材料進入現場時應經驗收符合國家標準規定和設計文件要求，方可用于設備制作。
2.3.2鋼材表面不允許有明顯的銹蝕、劃痕。
2.3.3型材的彎曲度應保證用簡單工具核直的可能，允許偏差為長度的1/1000，全長不得大于5mm，鋼板、扁鋼矯正后其局部不平整度允許偏差在1m范圍內≤1.5mm。
2.3.4鋼管表面不允許有壓扁、凹痕、裂紋、夾渣、砂損等缺陷，不銹鋼管無劃痕、銹斑。
2.4下料
2.4.1板材的下料應采用剪切，型材的下料應采用砂輪切割或鋸切，清理毛刺。
2.4.2原則上不采用氣割下料，若采用氣割時，必須將切口進行加工或用砂輪磨平。
2.4.3切割表面與鋼構表面不垂直度應不大于鋼材厚度的10％，且不得2.0mm.
2.4.4下料后的鋼板應進行校平，要求每平方米鋼板的相對不十度不大于1mm。
2.4.5下料后的槽鋼、工字鋼、角鋼、扁鋼、圓鋼校直后的直線度允差每米長不大于0.5mm。
2.4.6鋼管下料采用管道割刀切割，大鋼管也可采用砂輪切割，鋼管斷面與軸線的垂直度允差不大于l“，且不得超過3mm。
2.5焊接
2.5.1焊工應經過考試并取得合格證，并由經常進行焊接工作的焊工進行。
2.5.2焊接前各構件應進行再次校正，按2.4.4、2，4.5執行。
2.5.3對一般碳鋼構件，如平臺、骨架、水槽可涂藥焊條電弧焊(即手工電弧焊)。
2.5.4對外觀要求高的薄板件，如室體壁板等宜采用隋性氣體保護焊(金屬極氬弧焊)。
2.5.5對小于0.8毫米的板件宜用氣焊，禁用電焊。
2.5.6對不銹鋼槽體、不銹鋼管道及不銹鋼與碳鋼之間的焊接應采用惰性氣體保護焊，以保證焊縫的美觀。焊接后應進行表面的酸洗或用不銹鋼金剛刷子清理表面黑色痕跡和焊縫。
2.5.7焊條的選用必須與母材相適應，對碳鋼應符合6B5117—85的規定，對不銹鋼應符合6B983—85的規定。
2.5.8焊縫的尺寸應符合GB985—88的規定，當板厚大于8mm的對接焊縫要求開坡口，對接焊縫和允許偏差為1.5+1.Omm，焊縫凹面允許偏差0—0.5mm，焊縫錯邊不得大于壁厚的l/10，角焊縫的調試為構件厚度的3/4，在板厚不等的條件下，角焊縫的高度為薄者構件的厚度。角焊縫的焊高≤6mm，允許偏差為+1.5；>6mm，允許偏差為+3。
2.5.9鋼管對接焊縫咬邊深度不超過0.5mm，每道焊縫咬邊長度不超過焊縫全長的10％。
2.6焊接構件的驗收
2.6.1焊接后構件的焊渣必須全部清除，包括管道內的焊渣。
2.6.2焊縫的寬度應基本一致，要求平直，無明顯毛刺，相對誤差不大于2mm。
2.6.3焊縫金屬表面焊波應均勻，不得有裂紋、燒穿、弧坑、夾渣，焊接區不得有飛濺物。
2.6.4對于槽體要求襯里的焊縫要進行打磨光滑，無毛刺和明顯不平。
2.6.5對于影響設備外觀的焊縫，即3m視野內的焊縫，必須進行打磨，平整光滑。
2.6.6對于各類水槽、管道在清理焊縫后，進行煤油試漏，不允許有漏油現象，在條件允許時也可作X光探傷。
2.6.7對于磷化槽及其他不銹鋼耐酸槽體，必須在清理焊縫后，用磷酸或硝酸對焊縫進行腐蝕后，再進行煤油試漏。

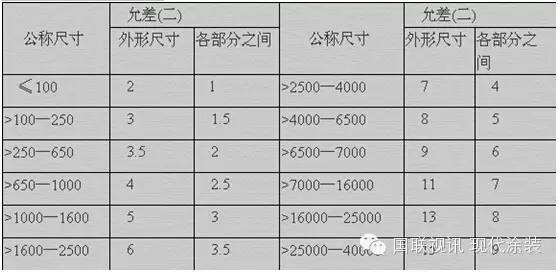

2.6.8焊接結構件幾何尺寸允差圖紙未注明的詳見表l(摘自機械設計手冊第3卷第20章表20—2—12)
注：①表l中焊接結構件外形尺寸，允差指該件的長、寬、高，允差如水槽的長、寬、高，各類室體的長、寬、高、通風平臺的長、寬、高等的允差。
?、诒?中焊接結構件各部分之間的允差指該件矩形斷面對角線、平面的相對不平度等的允差。
③對于由焊接組成的裝配式結構件，如噴漆室的壁板、烘干室的保溫壁板等應按裝配要求檢驗結構件的幾何尺寸允差。
2.6.9前處理電泳設備(除電泳槽罩外)室體內平臺、接水盆應滿焊，不得漏水、漏風。
2.7鈑金件制作
2.7.1鈑金件為薄板件包括風管、抽風罩、裝配式室體的壁板、裝配式烘干室的絕熱壁板、設備絕熱層外壁板。
2.7.2壁厚小于2mm的各類風管，采用咬邊機折邊進行組裝，風管風道與風管法蘭用拉鉚連接，密封性要求高的接縫，壓涂密封膠。
2.7.3各類風管的制作原則上不采用焊接。
2.7.4壁厚等于和小于4mm的室體壁板，應采用折邊機進行加工成形，不允許用手工成形。
2.7.5裝配式烘干室絕熱壁板應用模具成形，不允許手工制造。
2.7.6設備絕熱層的外壁板用拉鉚固定聯接，不允許用點焊聯接。
2.7.7鍍鋅板的拼接一律用咬邊聯接，不允許采用焊接。
2.7.8風管、抽風罩、烘干室絕熱板的尺寸允差可按焊接們：確定(參見表1)。
2.7.9裝配式室體壁板外形尺寸的允差可參考GBll84—80規定的D級確定。
3、設備的安裝
3.1安裝的基準
3.1.1設備標高應以車間地坪標高為基準，地坪基準只允許有一個，若測量困難可設輔助基準。
3.1.2設備位置應以車間柱網為基準。
3.2設備基礎及地坑
3.2.1設備基礎和地坑必須符合工藝安裝圖和設備總圖的要求，才能進行安裝。
3.2.2設備基礎位置標高不符合設計要求時，必須進行處理后方可進行設備安裝。
3.2.對于安裝在車間地坪或設備基礎上的風機、水泵等外購件，在電動機功率小于4KW的條件下，允許用膨脹螺栓固定，對大于4KW的電機，應采用二次澆灌。
3.2.4立柱腳底板面與基礎間的間隙，應用砂漿澆注密實。
3.3地腳螺栓及安裝
3.3.1地腳螺栓的垂直度允差為1/1000
3.3.2螺母與墊圈、墊圈與設備底座均應接觸良好。
3.3.3對大于等于M16的地腳螺栓，應采用二次澆灌，澆灌前應把澆灌孔清理干凈。澆灌的砂漿料應選用比原基礎高一級的水泥砂漿，灌漿時應搗固密實，地腳螺栓不允許歪斜，并控制間距尺寸。
3.3.4在所灌混凝土達到規定強度75％之后才允許擰緊地腳螺栓的螺母。
3.3.5對于振動負荷設備(如風機、水泵等)的地腳螺栓應帶有墊片和防松螺母進行鎖緊。
3.4設備管道的安裝
3.4.1管子、管件及閥門經檢驗合格，按設計要求校對無誤后，)f·可安裝。
3.4.2用于法蘭聯接的管道應采用二次安裝，即將法蘭與管道焊接后，再拆卸，校正和清理，重新進行安裝。
3.4.3水管和蒸汽管在安裝前應清理管內的泥土、焊渣等雜物，對噴氣用壓縮空氣管、油漆輸送管在安裝前必須對管內壁用煤油清洗，不允許有灰塵。
3.4.4管道應設支架固定，特別是有柔性接頭的管道和不允許承重的管道，應另加支架固定。
3.4.5水平管道支撐間距如下：
大于DN25-50mm 間距2.5-3m
大于DN50—125mm 間距 4-5m
大于DNl25—200mm 間距5-7m
大于DN200mm 間距8-12m
3.4.6各蒸氣、壓縮空氣、上下水管、油管及其閥門和管件等在安裝完成之后，必須按規定進行壓力試驗，試驗壓力大于0.6Mpa(6kg/cm2)，時間不小于6h。
3.5設備主體的安裝
3.5.1設備主體包括前處理設備的室體、主要水槽、電泳設備的電泳槽、轉移槽、電泳后各水洗槽、烘干設備的室體、加熱系統、噴漆室的室體及逸風設備、各類操作室、各類平臺等。
3.5.2設備主體安裝前應核對設備基礎的標高及基礎相對坐標尺寸。
3.5.3設備主體安裝后應根據設計單位提供的工藝安裝圖進行標高和相對坐標的尺寸校對無誤后，再進行其他部件的安裝。
3.5.4各槽體的標高尺寸允差如—廠：
小于800mm 允差＝1.5mm
800—1500mm 允差＝3mm
1500—2500mm 允差=4mm
大于2500mm 允差＝5mm
3.5.5室體、平臺高度允差等于5mm，縱橫向水平面允差為3mm，全長允差10mm。
3.5.6欄桿、扶手、梯子相對于平臺的垂直度全長不大于5mm，立柱直線度每米不大于3mm，垂直度不大于1/1000。
3.5.7設備主體的立柱設計為焊接在預埋基礎上的鋼板時，必須校對坐
標尺寸無誤后再進行焊接。
3.6水泵和風機的安裝
3.6.1水泵和風機的安裝位置應符合設計要求，葉輪的旋向應符合產品的要求。
3.6.2葉輪與外殼的間隙應符合產品說明書的要求。
3.6.3離心.風機軸承座與底座應緊密結合，其縱向水平度不大于1/1000，橫向水平度不大于1.5/1000，用水平儀測量。
3.6.4軸流風機水平安裝的水平度不超過1/1000，用水平儀在輪轂上測量。
3.6.5水平安裝的軸流風機不允許垂直安裝。
3.6.6水泵安裝軸線水平度不大于0.5/1000，測量時以加工面為基準。
3.6.76#以上的離心風機應采用彈簧減震器，6#以下的采用橡膠墊減震器。
3.6.8水泵和風機進出口應設有柔性接頭。
3.7油漆
3.7.1油漆前應將基體表面清理干凈，不允許有灰塵、油跡、銹跡和雜物等。
3.7.2對碳素結構鋼構件，在焊接或鉚接前，應先對型材涂刷防銹底漆后再進行焊接或鉚接，除特殊要求之外，一般防銹底漆為酚醛或環氧鐵紅防銹漆。
3.7.3對于設備安裝后不便涂漆的構件如：槽體底部、立柱等應在安裝前涂漆。
3.7.4焊接后對脫落的漆膜進行補漆。
3.7.5要求對鍍鋅涂漆時，油漆材料的品種，應嚴格按設計要求采用，并嚴格按涂漆規范操作。
3.7.6各種管道涂漆的底漆材料應根據管道內通過介質的特性和溫度確定。

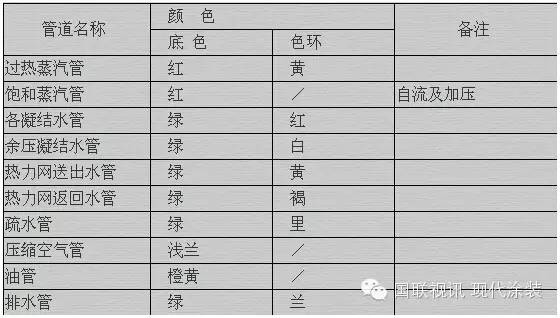

3.7.7管道油漆的顏色必須能區別各種管道，又能做到統一，規定如下：
3.7.8管道上應涂上表示介質流動方向的箭頭，介質有兩個方向流動可 能時，應標出兩頭相反的箭頭，箭頭一般漆成白色或黃色，底色淺者則漆深色箭頭。
3.7.9設備面漆應涂兩道，采用噴或刷，面漆的顏色由設計和使用單位確定。
4、設備驗收
設備驗收包括設備制作安裝的驗收、單機試運轉驗收和全線調試生產的驗收。
驗收時要鄭重檢查考核設備的主要設計參數指標、調試及試生產中表現出來的綜合性能強調產品涂裝的實際效果。
設備驗收前應根據本標準和設計圖紙制訂設備驗收大綱，并由設計單位、設備制作安裝單位和設備使用單位三方認可。
4.1設備制作安裝驗收
4.1.1制作材料符合2.1條文的要求，材料的代用符合2.2條文的要求。
4.1.2設備的加工符合2.6、2.7條文的要求。
4.1，3設備的安裝符合3.2—3.7條文的要求。
4.1.4設備的油漆符合3.7條文的要求。
4.1.5外購件、標準件的技術指標應符合設計圖紙的要求，并具有出廠檢驗的合格證。
4.1.6與設備聯接的公用管線齊全暢通、排列整齊、緊固可靠。
4.2單機試運轉驗收
4.2.1設備制作安裝驗收合格后方能進行單機試運轉驗收。
4.2.2設備運轉正常，能正確可靠的完成所承擔工序的內容，其性能應達到設備設計技術規定的要求，工件與設備無碰撞現象。
4.2.3設備各構件無漏裝和損壞，如有遺漏或損壞應增添或修補至完善，按設計要求裝配齊全。
4.2.4經運輸后重新裝配的部件，應按出廠驗收條件或合格證重新檢查其性能，不合格的應調整到符合要求或更新。
4.2.5設備的控制儀表應經歸口單位測量合格。
4.2.6設備與車間電、管線安裝應正確無誤、緊固可靠、排列整齊。
4.2.7設備電控柜及線路與設備用電元件安裝應準確無誤，安裝可靠、排列整齊、美觀。
4.2.8設備無跑、冒、滴、漏現象。
4.2.9各種管道上的閥門、儀表應動作靈敏、可靠。
4.2.10各運動件、傳動件應靈活、可靠。
4.2.11設備使用應符合《涂裝作業安全規程》中有關規定及環保、勞動衛生安全防護有關規定。
4.2.12設備噪聲應控制在85db(A)以下。
4.2.13單機試運轉后就胡設備技術參數的測定報告和出現的問題及處理意見的記錄。
4.3全線調試試生產驗收
4.3.1驗收前提
◆單臺設備驗收、試運轉合格
◆全線設備安裝符合要求。
◆設備所需要的電力、壓縮空氣、水、蒸汽及通風滿足設計要求。
◆全線生產用料，如前處理藥劑、涂料等齊全，檢測手段齊全。
◆專職合格的操作人員，技術管理人員齊全。
◆涂裝的工件準備齊全。
4.3.2驗收要求
a.全線運轉動作協調，有同步要求的動作應基本同步。
b.各種運動方式、各種開機、停機方式應正確無誤。
c.全線運行平穩，無異?，F(xiàn)象發生。
d.全線空運轉，一般為連續8h運行，如有故障應及時排除再連續運轉8h。
e.全線負荷運轉，按設計負荷進行試生產，時間不少于18h。
f.作1—2次“停電”10－30min試驗“恢復啟動”試驗，其結果應符合設計要求。
4.3.3填寫試生產報告，由設計單位和使用單位負責人(或代表)簽字后存檔。
工程技術規范條件及設備驗收標準
(1)GBJ205-83 鋼結構工程施工及驗收規定
(2)GBJ235-82 工業管道工程施工及驗收規范
(3)TJ231-78 機械設備安裝工程施工及驗收規范
(4)GBJl0—65 鋼筋混凝土工程施工及驗收規范
(5)GB232—82 電氣裝置安裝工程施工及驗收規范
(6)TJ231-78 風機安裝工程施工及驗收規范
(7)TJ231-78 水泵安裝工程施工及驗收規范
(8)GBJl9-87 采暖通風與空氣調節技術規范
(9)TJ231-75 機械設備安裝工程施工及驗收規范
(10)GBJl6-87 建筑設計防火規范
(11)GBJ65-83 工業與民用電力裝置的接地設計規范
(12)GBJl96—87 機械設備防護罩安全要求
(13)GBJ54—83 低壓配電裝置及線路設計規范
(14)JBJl8—88 機械工業職業安全衛生設計規范
(15)勞動部勞字(1998)48號文，關于生產性建設項目職業安全衛生監督的暫行規定的通知。
(16) 與本工程設計、制作、安裝、調試、驗收、安全、環境保護、工業衛生、防火防爆等有關國家及地方法律、法規。
(17)結合本工程實際情況，按甲、乙雙方最終確認的施工圖進行施工驗收，按《技術協議書》、《涂裝工程設備驗收大綱》以及涂裝工程行業標準進行驗收。
